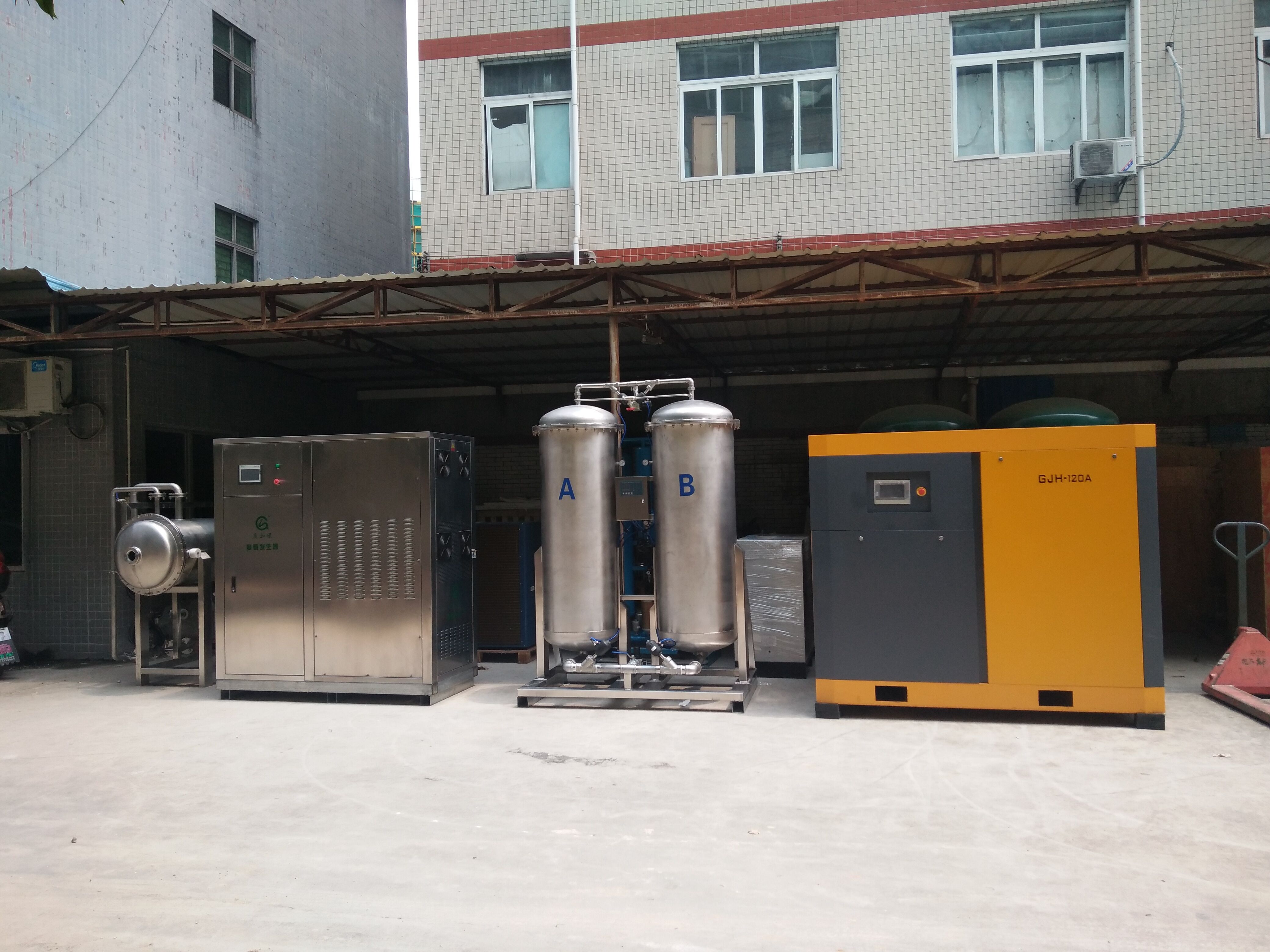

一、5KG臭氧设备整套设备配置：
序号 | 货物（含材料） | 型号及规格 | 单位 | 数量 | 性能描述 |
名称 | |||||
一 | 臭氧发生器 | 套 | 1 | ||
包含 | 臭氧发生室 | 臭氧产量：5kg/h | 台 | 1 | 自动功率调节、全自动供气流量调节，自动保护停机、紧急停机。 |
PLC电源柜 | 台 | 1 | |||
自动调节阀 | DN65，4-20mA输入调节开度 | 只 | 1 | 安装在臭氧发生器进气管道上，稳定气源压力。 | |
自动隔断阀 | DN80，带位置开关 | 只 | 1 | 安装于进气管道上，开关机时自动开启/关闭进气。 | |
压力变送器 | 0.25MPa，24VDC，4-20mA输出 | 只 | 1 | 安装在出气管道上，用于检测臭氧发生器出气工作压力。 | |
温度变送器 | Pt100，0-100℃；24VDC，4-20mA输出 | 只 | 1 | 安装在管道上，检测臭氧发生器出气温度、出水温度。 | |
调压阀 | AR925-20，DN50 | 只 | 1 | 安装在出气管道上，在线检测臭氧发生器臭氧气体流量。 | |
臭氧气体流量计 | 72FRK | 只 | 1 | 安装于臭氧发生器出气管上，用于调节臭氧气体流量。 | |
冷却水流量开关 | G1” | 只 | 1 | 安装于臭氧发生器出水管道上，在冷却水流量不足时输出触点信号。 | |
安全阀 | DN40 | 只 | 1 | 当压力过高是泄压保证工作压力。 | |
工艺阀门、压力表 | 配套 | 套 | 1 | ||
粉尘过滤器 | G0290HR-M-HT | 只 | 1 | ||
二 | 臭氧气源处理系统 | 套 | 1 | ||
螺杆空压机 | 功率：90KW，流量：15m3/min | 台 | 1 | 外置配套 | |
制氧机 | 720L/min | 台 | 1 | 外置配套 | |
冷冻干燥机 | HDR-150P | 台 | 1 | 外置配套 | |
吸附干燥机 | HDR-150XF | 台 | 1 | 外置配套 | |
过滤器 | P级、Q级 | 组 | 2 | 外置配套 | |
储气罐 | 容积：1.5m³ | 台 | 2 | 外置配套 | |
储气罐 | 容积：0.3m³ | 台 | 1 | 外置配套 | |
三 | 臭氧发生器闭路循环冷却水系统 | 套 | 1 | ||
冷水机 | WN-3BN5BN，5P | 台 | 2 | 保持冷却水水温。 | |
冷却水泵 | 1.85kw | 台 | 1 | 为臭氧发生器提供循环冷却水。 | |
冷却水泵 | 3kw | 台 | 为臭氧发生器提供循环冷却水。 | ||
冷却水箱 | 660*1600 | 台 | 1 | 储水冷却臭氧发生器 | |
四 | 报警检测系统 | 套 | 1 | ||
臭氧浓度检测仪 | UV-2100T 紫外吸收式 | 套 | 1 | 水中浓度检测 | |
臭氧泄露报警仪 | 量程：0-2ppm/0-1ppm 信号：4-20mA | 套 | 1 | 环境中泄露检测 | |
五 | 臭氧发生器辅件 | 套 | 1 | ||
尾气处理器 | 15KW/处理量5kg/h | 台 | 1 | 加热型臭氧尾气处理 | |
钛金曝气盘 | Φ100 | 个 | 50 | 曝气池投加臭氧使用 | |
二、整套设备参数详情：
臭氧发生器 | |||||
型号 | YT-030X-5KG | 输入电源 | 380V/50HZ | 工作电压 | 100KV |
臭氧产量 | 5000g/h | 臭氧浓度 | 100-120mg/L | 功率 | 40KW |
氧气流量 | 720L/min | 气源 | 氧气 | 设备尺寸 | 1600*750*1900 |
冷却水量 | 5-8T/h | 冷却水温 | 22-30° | 冷却接口 | 4分外牙 |
进气压力 | 0.4-0.7Mpa | 出气压力 | 0.05-0.15Mpa | 输出管径 | ø10mm |
制氧机（富氧） | |||||
型号 | ZL-720L | 输入电源 | 220v/50HZ | 氧气浓度 | 93%±2 |
输出管径 | 20mm | 功率 | 50W | 控制方式 | 数码编程 |
工作环境 | 5-40℃ | 氧气温度 | ≦45℃ | 工作方式 | 交替 |
螺杆空压机 | |||||
功率 | 90KW | 额定电源 | 380V/50HZ | 工作压力 | 0.8Mpa |
排气量 | 15m3/min | 噪音 | 68分贝 | 驱动方式 | 皮带传动 |
润滑油量 | 75L | 重量 | 1450KG | 外形尺寸 | 2100*1400*1780 |
吸附干燥机 | |||||
型号 | 150XF | 露点 | ﹣20~﹣45℃ | 空气处理量 | 17m3/min |
工作压力 | 1.0MPa | 空气接管口径 | DN15 | 再生耗气量 | ≤14%Mpa |
储气罐 | |||||
容积 | 300L | 压力值 | (0.84)--1.26MPA | 重量 | 75KG |
储气罐 | |||||
容积 | 1500L | 压力值 | (0.84)--1.26MPA | 重量 | 367KG |
精密过滤器 | |||||
型号 | UB-240 | 处理风量 | 17M3/Min | 组数 | 2 |
冷冻式干燥机 | |||||
型号 | 150P | 额定电压 | 380V/50HZ | 额定功率 | 1300W |
处理风量 | 18M³/Min | 空气出入口径 | 1寸 | 压力露点 | 2℃～10℃ |
冷水机 | |||||
型号 | WN-3BN3BN，3HP | 额定电压 | 380V/50HZ | 制冷水量 | 6.0（M3/h) |
使用条件极限 A。入口温度≦78℃ B、周围温度≦38℃ C、空气压力10kg/cm2 (超压力接受特殊订制）(备注:10kg/cm2=1.0mp | |||||
