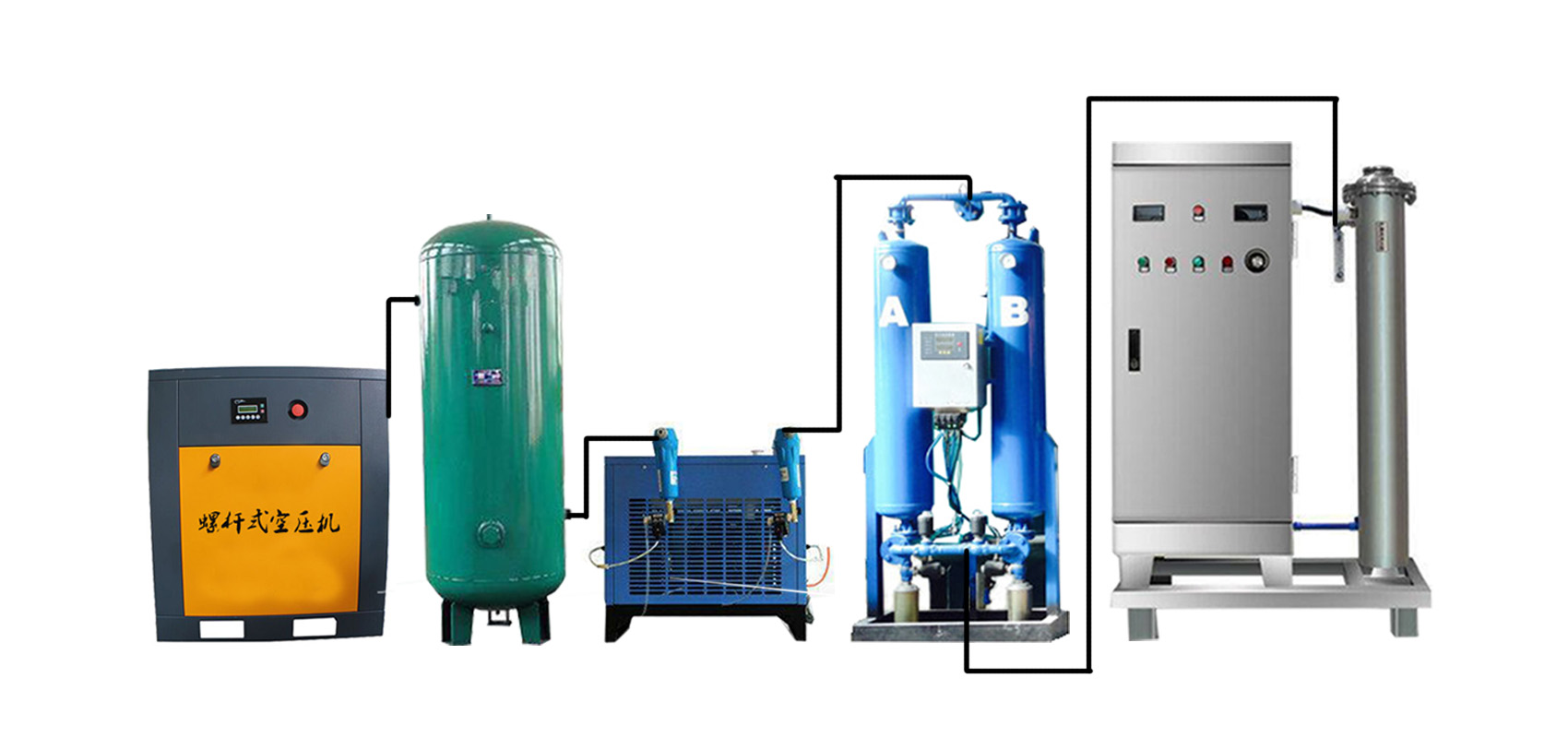

空气源分体式1kg臭氧发生器

1kg臭氧发生器应用范围 ：
1、大型食品行业、制药厂、化妆品厂、工厂化食用菌等空间净化消毒

2、纯净水、矿泉水、泳池水、桶装水、医院污水、养殖废水消毒杀菌

3、大型净化工程、废气除臭
1kg臭氧发生器产品特点 ：
1、采用佳环臭氧放电体技术，使设备产生的臭氧浓度更高，运行更稳定。
2、电源采用中频技术，设备运行稳定，寿命长 、运行能耗低，节约电能。
3、自动化程度高，操作简单，运行时无须专人值守，系统对异常情况可以自动保护，更可根据用户需要增加PLC自动控制系统。
4、结构紧凑，占地少，环境适应能力强。

5、采用分体设计，性能更强，维护更简单方便。
1kg臭氧发生器设计条件：

环境温度0─45℃，相对湿度≤85%；

冷却水进水温度≤30℃。直接冷却臭氧发生器的冷却水需满足一下条件：PH=6.5-8.5，氯化物含量≤250mg/L,硬度≤4500mg/L，浑浊度≤1NTU。

大气压力P=101.325KPa(标准大气压)，对于海拔高的地区监测发生器臭氧浓度时需要进行压力修正计算。

气源指标要求：压缩空气露点≤-50℃；氧气露点≤-60℃、氧气浓度≥90%；汽化液氧露点≤-70℃、氧气浓度≥99.6%；气源过滤精度≥0.01um。

电气条件：电源要求：380V/50Hz/4p，电气系统接地符合GB14050的要求。

大型空气源臭氧发生器简介

1、臭氧发生器由臭氧放电室、臭氧专用中频高压电源以及控制系统组成。

2、臭氧放电室是安装臭氧发生单元的装置。臭氧发生单元是组成产生臭氧的最基本元件，包括电极和介质管。电极是与具有不同电导率的媒质形成导电交接面的导电部分，在臭氧发生单元中系指分布高压电场的导电体；介质管是基本电磁场性能受电场作用而极化的物质所构成的零、部件，在臭氧发生单元中系指位于两电极间，造成稳定的辉光放电的绝缘体。

3、佳环的臭氧放电室外电极由316不锈钢制造，臭氧发生单元呈蜂窝状排布，采用非玻璃放电体——高压电极和介质管为一体化结构，在高压电极表面烧结搪瓷介电层。每个臭氧发生单元带有独立的高压熔断器，保证了放电室整体正常、可靠、有效的工作。

4、臭氧电源是将输入工频电源转化为中频高压电源的装置，也称为“供电单元”，使臭氧发生装置内形成高压电场。臭氧电源装置主要包括整流逆变电路、电抗器、高压变压器、控制装置及显示操作盘等。整流逆变电路将供电电源转换成辉光放电所要求的中、高频交流电源，经过高压变压器升压后，中频高压电源输送到臭氧发生装置。

5、电源控制装置设计为单片机，采用CPU实行数字控制，设置自动软启动功能，臭氧电源装置按设定程序自动启动及关断。臭氧电源装置设置多重保护装置保证整机的可靠性和稳定性，并设计了用于整体保护的保护电路或安全回路。

6、臭氧发生器采用水冷却，通过冷却水有效地带走电晕放电时放出的热量，冷却水可循环使用并通过外部工艺降温，保证臭氧产量及浓度稳定性。

7、臭氧发生器产量可根据用户具体情况进行调整，并具有多重保护功能，防止意外情况下，对发生器造成损坏。

功能特点：

HY系列大型臭氧发生器技术特点:

1.核心部件臭氧发生电极采用高密度石英介电材料,其耐电冲击能力和机械冲击能力强于玻璃和陶瓷。

2.为保障臭氧放电的安全连续运行，每个放电单元配有独立的保险装置。单个放电单元出现故障时不影响其他单元的正常工作。

放电室部分：

1.发生器外壳全部采用不锈钢材料焊接，不生锈、耐腐蚀，并能有效减少冷却水结垢。

2.运用全自动智能冷胀管技术，精密控制不锈钢外电极与壳体管板的胀紧程度，杜绝漏气漏水的危险。

高频电源部分：

1.LED数字键盘控制，实现电源所有功能操作及运行状态的监视。

2.数字键盘精确设定电源运行电压、工作频率等参数，输出频率分辨率高达±1Hz，电压精度±1V。

3.具备完善的过载，自动限流，过压，久压，短路，缺相及断电保护。

4.SPWM优化调制技术，配合专业的数字波型处理电路，运行效率高，谐波低，功率因数COSθ可高达0.9。输出电流，电压波型平稳，电流抑制能力强，负载大范围波动时，能安全稳定运行。

5.电源采用数字PI控制技术，可实现给定量与反馈量的比较，通过闭环回路有效稳定输出电压，电流频率恒定。

高压变压器部分：

1.磁芯采用大功率异形Mn-Zn铁氧体，高频条件下，铁芯损耗小，电阻率低，温度系数低，动态导磁率高。

2.高压线包选用专用的高频多股导线绕制而成，减少了高频电流的趋肤效应。

3. 变压器采用高真空浸漆技术，有效提高耐击穿性能，防止变压器表面电晕放电。
